【数据可视化-01】Matplotlib图形实战宝典

🧑 博主简介:

曾任某智慧城市类企业算法总监,CSDN / 稀土掘金 等平台人工智能领域优质创作者。

目前在美国市场的物流公司从事高级算法工程师一职,深耕人工智能领域,精通python数据挖掘、可视化、机器学习等,发表过AI相关的专利并多次在AI类比赛中获奖。

  在数据分析领域,图形化展示数据是非常重要的环节。Python中的matplotlib库是绘制各类图形的强大工具。本文将介绍如何使用matplotlib绘制折线图、直方图、饼图、散点图和柱状图等数据分析中常见的图形,并附上相应的代码示例,可以当初matplotlib函数库来使用,将案列中的数据替换成自己真实的数据即可绘制出符合条件的图像。

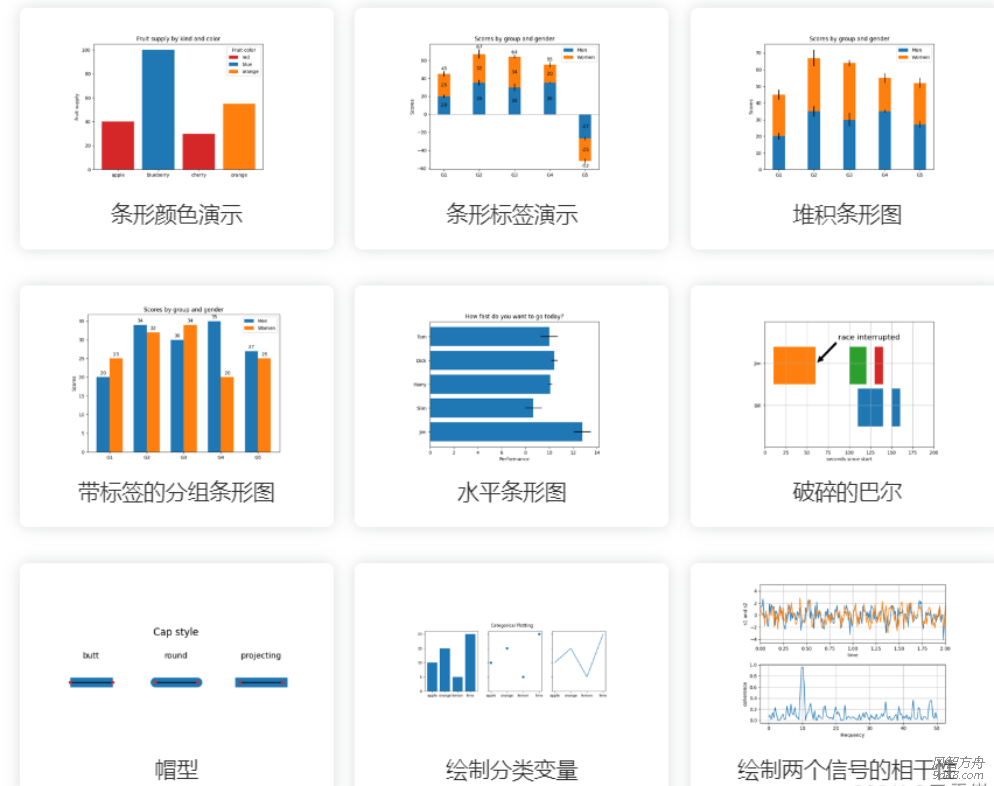

  关于matplotlib进行数据可视化的案列,具体参考Matplotlib 3.6.0 文档示例库,里面给出各种图形可视化的案列代码,具体如下所示:

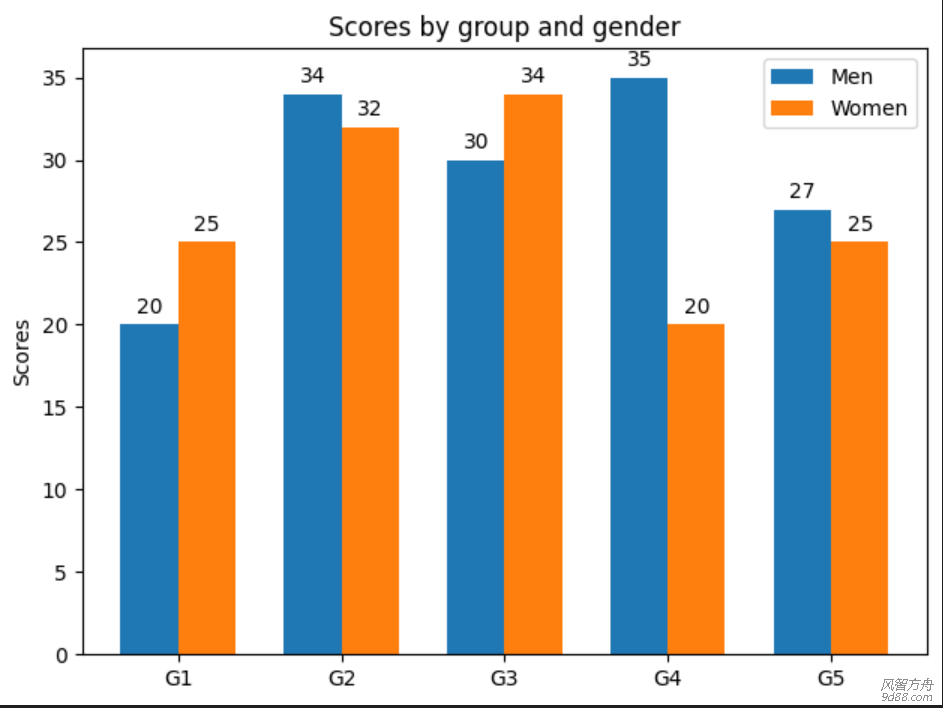

  下面示点进去带标签的分组条形图页面下官方代码案列;
  此示例显示如何创建分组条形图以及如何使用标签注释条形图。

import matplotlib.pyplot as plt
import numpy as np

labels = ['G1', 'G2', 'G3', 'G4', 'G5']
men_means = [20, 34, 30, 35, 27]
women_means = [25, 32, 34, 20, 25]

x = np.arange(len(labels))  # the label locations
width = 0.35  # the width of the bars

fig, ax = plt.subplots()
rects1 = ax.bar(x - width/2, men_means, width, label='Men')
rects2 = ax.bar(x + width/2, women_means, width, label='Women')

# Add some text for labels, title and custom x-axis tick labels, etc.
ax.set_ylabel('Scores')
ax.set_title('Scores by group and gender')
ax.set_xticks(x, labels)
ax.legend()

ax.bar_label(rects1, padding=3)
ax.bar_label(rects2, padding=3)

fig.tight_layout()

plt.show()


  接下来我们将详细介绍matplotlib在进行数据可视化分析过程常用的图像绘制;

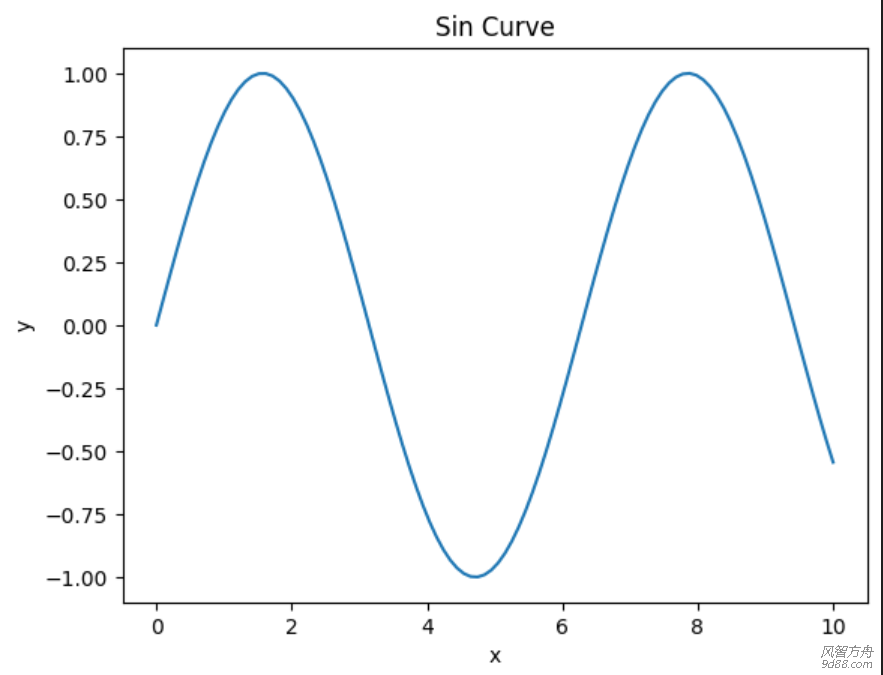

一、折线图(Line Plot)

  折线图通常用于展示数据随时间或其他连续变量的变化趋势。

import matplotlib.pyplot as plt
import numpy as np

# 创建数据
x = np.linspace(0, 10, 100)
y = np.sin(x)

# 绘制折线图
plt.plot(x, y)

# 设置图表标题和坐标轴标签
plt.title('Sin Curve')
plt.xlabel('x')
plt.ylabel('y')

# 显示图表
plt.show()

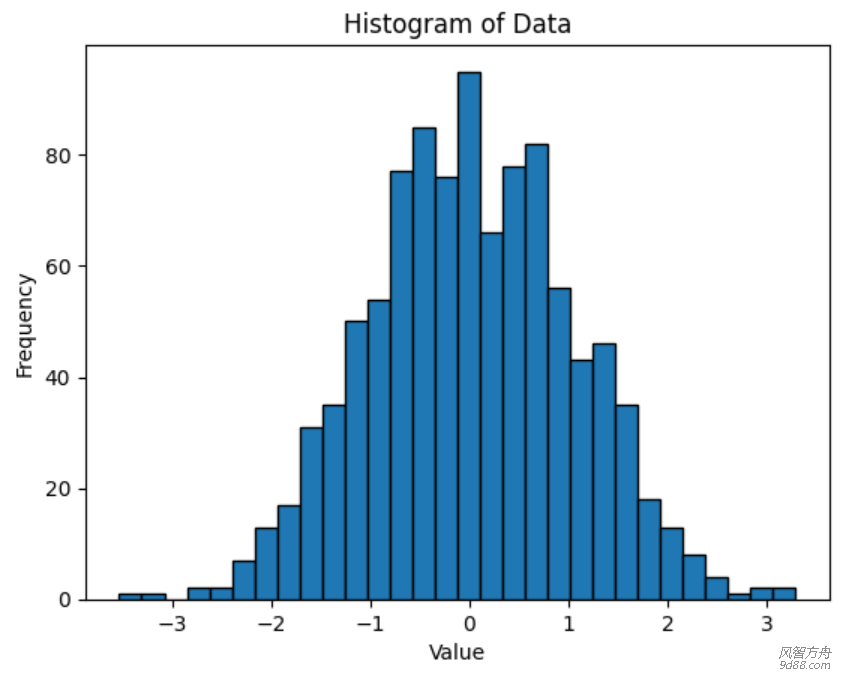

二、直方图(Histogram)

  直方图用于展示数据的分布情况,特别是连续型变量的分布情况。

import matplotlib.pyplot as plt
import numpy as np

# 创建数据
data = np.random.randn(1000)

# 绘制直方图
plt.hist(data, bins=30, edgecolor='black')

# 设置图表标题和坐标轴标签
plt.title('Histogram of Data')
plt.xlabel('Value')
plt.ylabel('Frequency')

# 显示图表
plt.show()

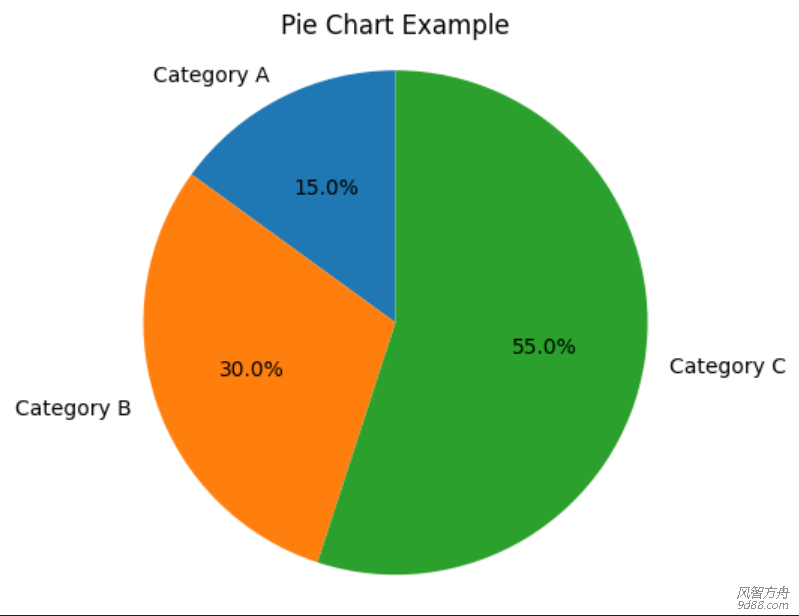

三、饼图(Pie Chart)

  饼图用于展示各类别的比例或占比。

import matplotlib.pyplot as plt

# 创建数据
labels = ['Category A', 'Category B', 'Category C']
sizes = [15, 30, 55]

# 绘制饼图
plt.pie(sizes, labels=labels, autopct='%1.1f%%', startangle=90)

# 设置图表标题
plt.title('Pie Chart Example')

# 显示图表
plt.axis('equal')  # Equal aspect ratio ensures that pie is drawn as a circle.
plt.show()

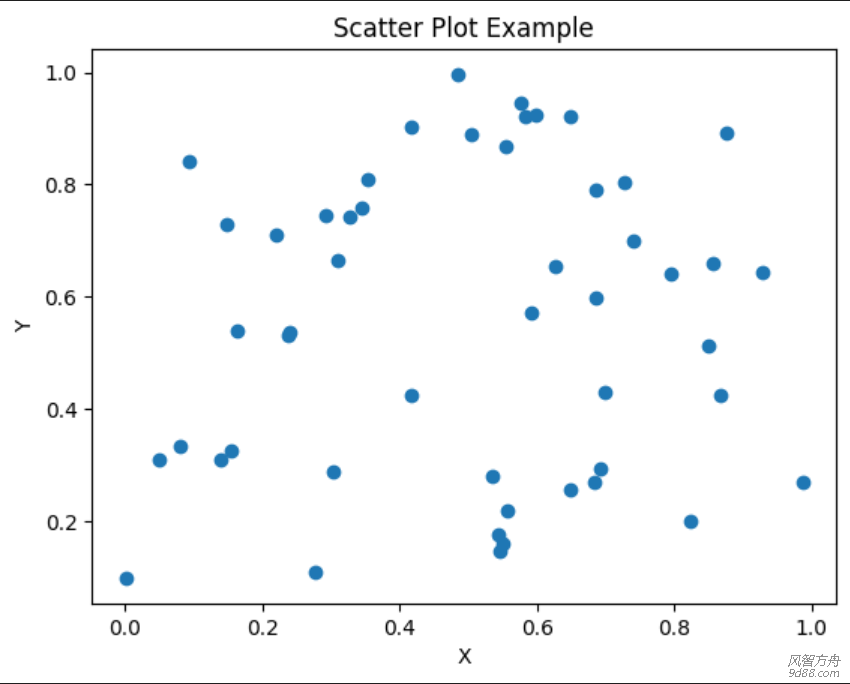

四、散点图(Scatter Plot)

  散点图用于展示两个变量之间的关系,通过点的分布来观察是否存在某种趋势或模式。

import matplotlib.pyplot as plt
import numpy as np

# 创建数据
x = np.random.rand(50)
y = np.random.rand(50)

# 绘制散点图
plt.scatter(x, y)

# 设置图表标题和坐标轴标签
plt.title('Scatter Plot Example')
plt.xlabel('X')
plt.ylabel('Y')

# 显示图表
plt.show()

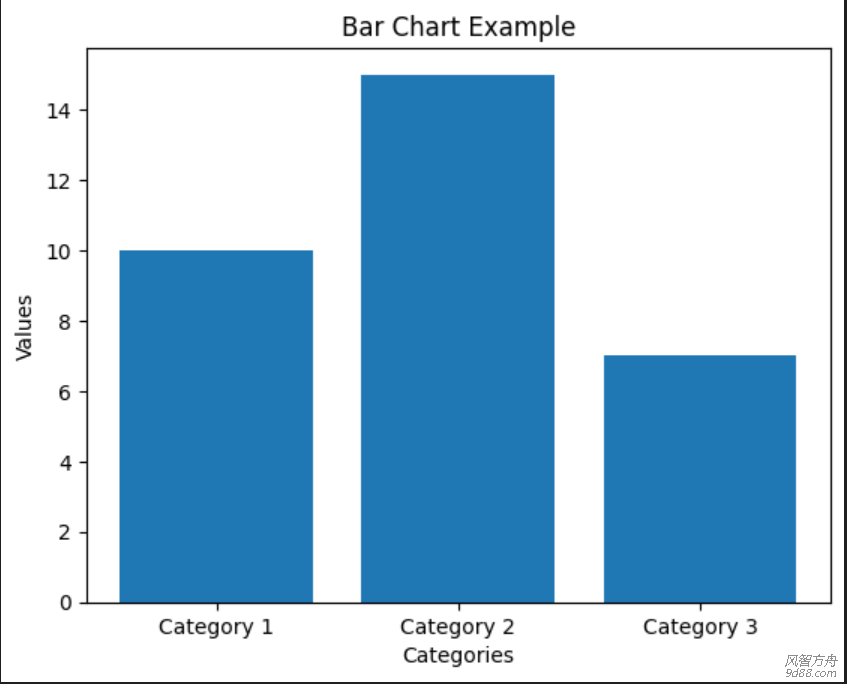

五、柱状图(Bar Chart)

  柱状图用于比较不同类别或不同时间点的数据大小。

import matplotlib.pyplot as plt

# 创建数据
categories = ['Category 1', 'Category 2', 'Category 3']
values = [10, 15, 7]

# 绘制柱状图
plt.bar(categories, values)

# 设置图表标题和坐标轴标签
plt.title('Bar Chart Example')
plt.xlabel('Categories')
plt.ylabel('Values')

# 显示图表
plt.show()

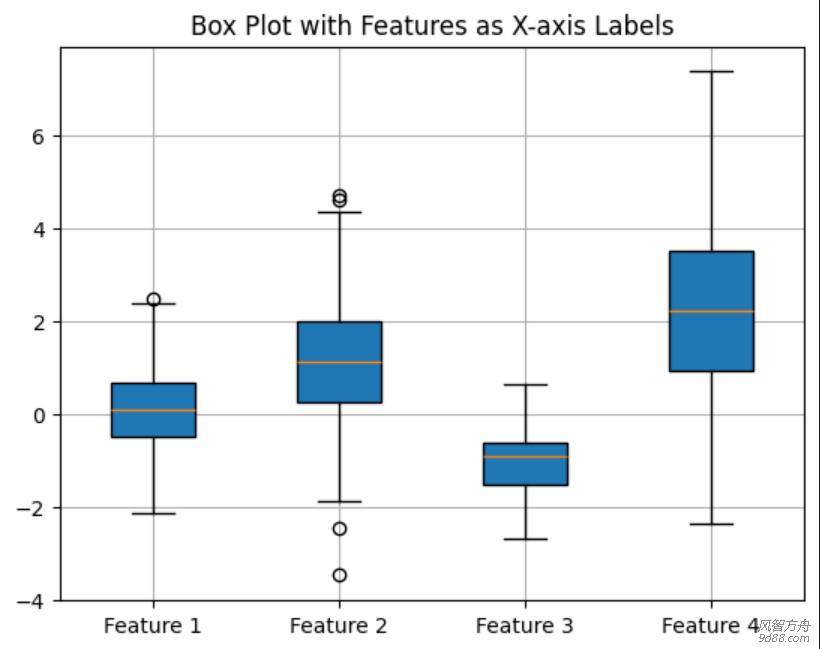

六、箱线图(Box Plot)

  箱线图用于展示一组数据的分布情况,包括最小值、下四分位数、中位数、上四分位数和最大值。

  下面是一个简单的示例,说明如何绘制箱线图,其中特征名称作为X轴的标签:

import matplotlib.pyplot as plt
import numpy as np

# 创建一些示例数据
np.random.seed(10)
data = {
    'Feature 1': np.random.normal(0, 1, 100),
    'Feature 2': np.random.normal(1, 1.5, 100),
    'Feature 3': np.random.normal(-1, 0.7, 100),
    'Feature 4': np.random.normal(2, 2, 100)
}

# 提取数据列表和特征名称列表
values = list(data.values())
labels = list(data.keys())

# 绘制箱线图
fig, ax = plt.subplots()
ax.boxplot(values, vert=True, patch_artist=True, labels=labels)

# 设置图表标题
ax.set_title('Box Plot with Features as X-axis Labels')

# 显示网格
ax.grid(True)

# 显示图表
plt.show()


  设置vert=True(这是默认值,表示箱体是垂直的),并启用patch_artist=True以允许我们为箱体设置颜色。最后,我们设置了图表的标题,并显示了网格和图表。

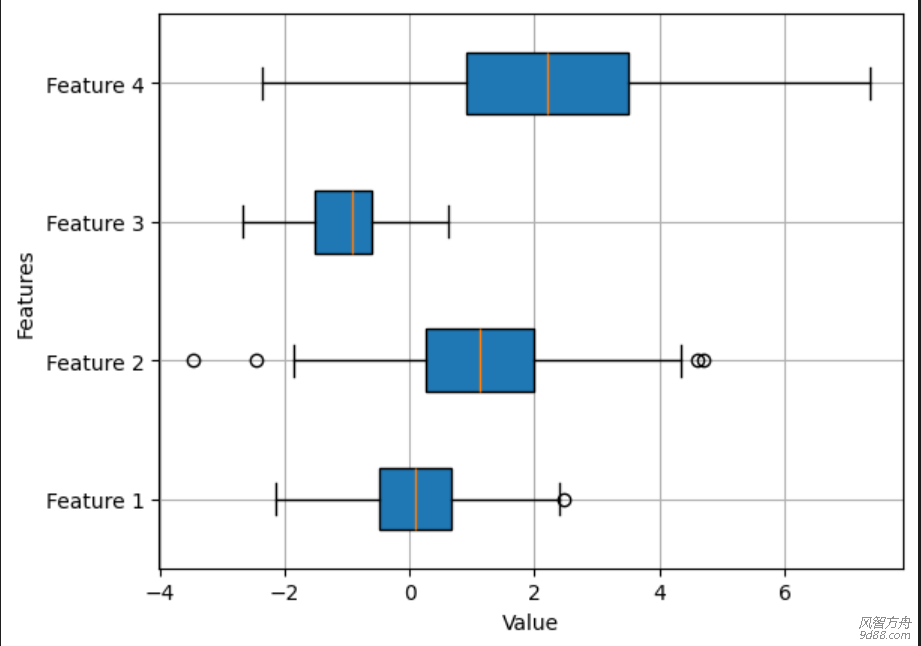

  要绘制水平分布的箱线图(即箱体的长轴沿X轴方向),你需要对matplotlibboxplot函数进行一些调整。特别地,你需要设置vert参数为False,这样箱线图就会水平显示。下面是一个简单的示例,说明如何创建水平箱线图:

import matplotlib.pyplot as plt
import numpy as np

# 创建一些示例数据
np.random.seed(10)
data = {
    'Feature 1': np.random.normal(0, 1, 100),
    'Feature 2': np.random.normal(1, 1.5, 100),
    'Feature 3': np.random.normal(-1, 0.7, 100),
    'Feature 4': np.random.normal(2, 2, 100)
}

# 提取数据为列表
values = [data[feature] for feature in data]

# 创建箱线图的位置(即X轴上的刻度位置)
positions = np.arange(len(data))

# 绘制水平箱线图
fig, ax = plt.subplots()
ax.boxplot(values, vert=False, patch_artist=True, positions=positions, notch=False)

# 设置箱线图的颜色
colors = ['b', 'g', 'r', 'c']
for patch, color in zip(ax.artists, colors):
    patch.set_facecolor(color)

# 设置X轴和Y轴的标签
ax.set_xlabel('Value')
ax.set_ylabel('Features')
ax.set_yticklabels(data.keys())  # 设置Y轴刻度标签为特征的名称

# 显示网格
ax.grid(True)

# 显示图表
plt.show()

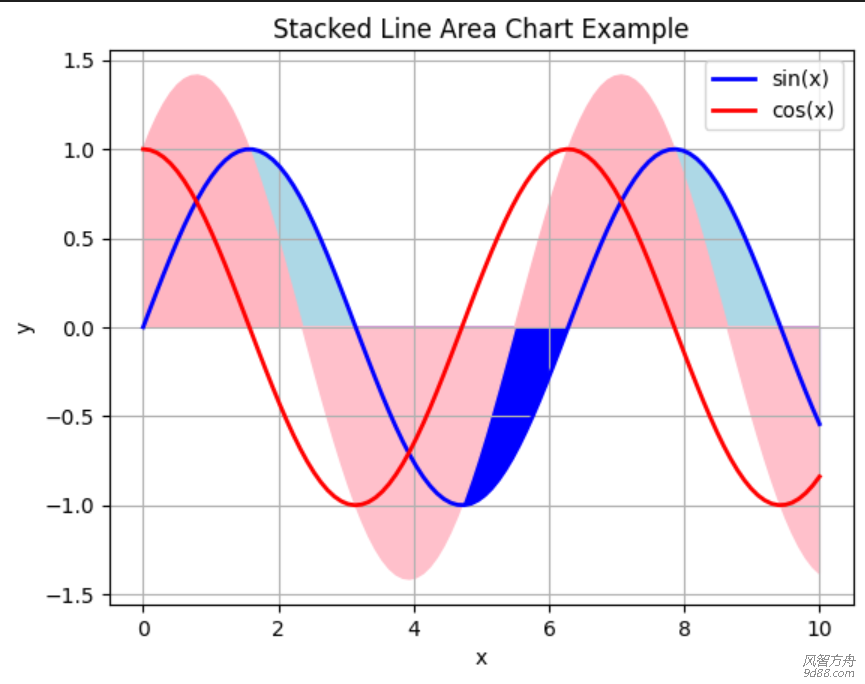

七、面积图
  面积图(Area Chart)结合了折线图和面积图的特性,可以展示随时间或其他连续变量的数据变化趋势,并且通过堆叠面积来表示多个类别的数据总量及其各自贡献。

  下面是一个简单的示例代码,演示如何使用matplotlib绘制折线面积图:

import matplotlib.pyplot as plt
import numpy as np

# 创建数据
x = np.linspace(0, 10, 100)
y1 = np.sin(x)
y2 = np.cos(x)

# 绘制折线图和折线面积图
fig, ax = plt.subplots()
ax.plot(x, y1, label='sin(x)', color='blue', linewidth=2)
ax.plot(x, y2, label='cos(x)', color='red', linewidth=2)

# 绘制y1的面积图
ax.fill_between(x, y1, where=y1>=0, color='lightblue', interpolate=True)
ax.fill_between(x, y1, where=y1<0, color='blue', interpolate=True)

# 绘制y2的面积图,注意要调整y的起始值以避免重叠
ax.fill_between(x, y1+y2, where=(y1+y2)>=0, color='lightpink', interpolate=True)
ax.fill_between(x, y1+y2, where=(y1+y2)<0, color='pink', interpolate=True)

# 设置图表标题和坐标轴标签
ax.set_title('Stacked Line Area Chart Example')
ax.set_xlabel('x')
ax.set_ylabel('y')

# 添加图例
ax.legend()

# 显示网格
ax.grid(True)

# 显示图表
plt.show()


  在上面的代码中,我们首先定义了两个函数y1y2,它们分别代表sin(x)cos(x)的值。然后,我们使用plot函数绘制了这两个函数的折线图。接下来,我们使用fill_between函数来绘制每个函数的面积图。需要注意的是,为了避免面积图之间的重叠,我们在绘制y2的面积图时,将y的起始值调整为y1+y2

  最后,我们设置了图表的标题、坐标轴标签,并添加了图例。调用plt.show()函数来显示最终的折线面积图。

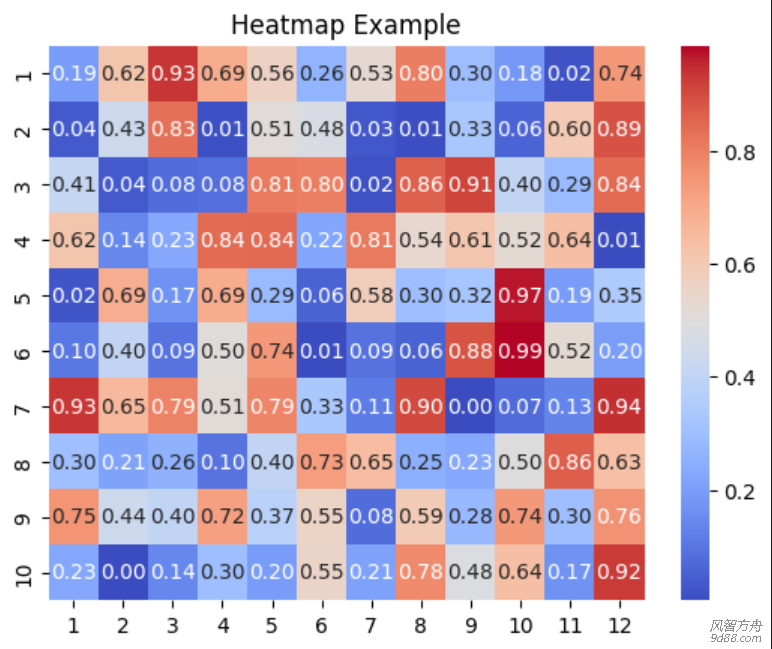

八、热力图

  为了更直观地绘制热力图,通常会使用seaborn库,它是基于matplotlib的一个更高级的统计绘图库。下面是一个使用seaborn绘制热力图的示例代码:

  首先,确保你已经安装了seaborn库。如果没有安装,可以使用pip进行安装:

pip install seaborn

  然后,你可以使用以下代码来绘制热力图:

import seaborn as sns
import matplotlib.pyplot as plt
import numpy as np

# 创建一个随机数据矩阵
data = np.random.rand(10, 12)

# 创建一个热力图
heatmap = sns.heatmap(data, cmap='coolwarm', annot=True, fmt=".2f")

# 设置X轴和Y轴的标签
heatmap.set_xticklabels(range(1, 13))  # 设置X轴刻度标签
heatmap.set_yticklabels(range(1, 11))  # 设置Y轴刻度标签

# 设置图表的标题
plt.title('Heatmap Example')

# 显示图表
plt.show()


  在这个例子中,我们首先导入了所需的库,然后创建了一个10x12的随机数据矩阵。接着,我们使用sns.heatmap函数来绘制热力图,其中data参数是我们要展示的数据,cmap参数定义了颜色映射(这里使用了'coolwarm'),annot=True表示在每个格子中显示数据值,fmt=".2f"定义了数值的格式。最后,我们设置了X轴和Y轴的刻度标签,并为图表添加了标题。

  如果你坚持使用matplotlib而不使用seaborn,你也可以通过绘制一系列带颜色的矩形来手动创建热力图,但这将比使用seaborn更加复杂。因此,推荐使用seaborn来绘制热力图,因为它提供了更简洁、更高级的接口。

  后面将继续介绍seaborn绘图库;因为seaborn并是一个绘图库,它与DataFrame对象有很好的集成。

  总之matplotlib是Python中一个功能强大的数据可视化库,它提供了丰富的绘图接口,可以帮助用户快速创建各种高质量的图形,如折线图、直方图、饼图、散点图、柱状图等。以下是使用matplotlib进行数据可视化的几个关键总结和优势:

  • 多样化的图形支持:
      matplotlib支持绘制各种常见的统计图形,包括折线图、柱状图、散点图等,也支持更复杂的图形,如热力图、等高线图等。这使得matplotlib能够应对各种数据分析和可视化的需求。

  • 高度可定制性:
      matplotlib提供了大量的参数和选项,用户可以根据需要自定义图形的各个方面,包括颜色、线条样式、字体、图例等。这使得用户能够根据自己的需求和审美创建出独一无二的图形。

  • 易于集成:
      matplotlib可以与Python中的其他库(如NumPy、Pandas等)无缝集成,使得数据预处理、数据分析和数据可视化可以在同一个环境中进行。这大大提高了数据分析和可视化的效率。

  • 交互式图形:
      matplotlib支持创建交互式图形,用户可以通过鼠标和键盘与图形进行交互,如缩放、平移、选择数据点等。这使得用户能够更深入地探索和分析数据。

  • 丰富的文档和社区支持:
      matplotlib拥有完善的文档和活跃的社区支持,用户可以通过官方文档、教程、示例代码以及社区论坛等途径获取帮助和解答问题。这使得学习和使用matplotlib变得更加容易。

  • 高质量的输出:
      matplotlib可以生成高质量的图形输出,支持多种文件格式(如PNG、PDF、SVG等),可以满足不同场景下的需求。同时,matplotlib还支持在图形中嵌入LaTeX数学公式,使得图形更具专业性和可读性。

  • 跨平台兼容性:
      matplotlib具有良好的跨平台兼容性,可以在Windows、Linux和Mac OS等操作系统上运行。这使得用户可以在不同的平台上使用matplotlib进行数据可视化。
